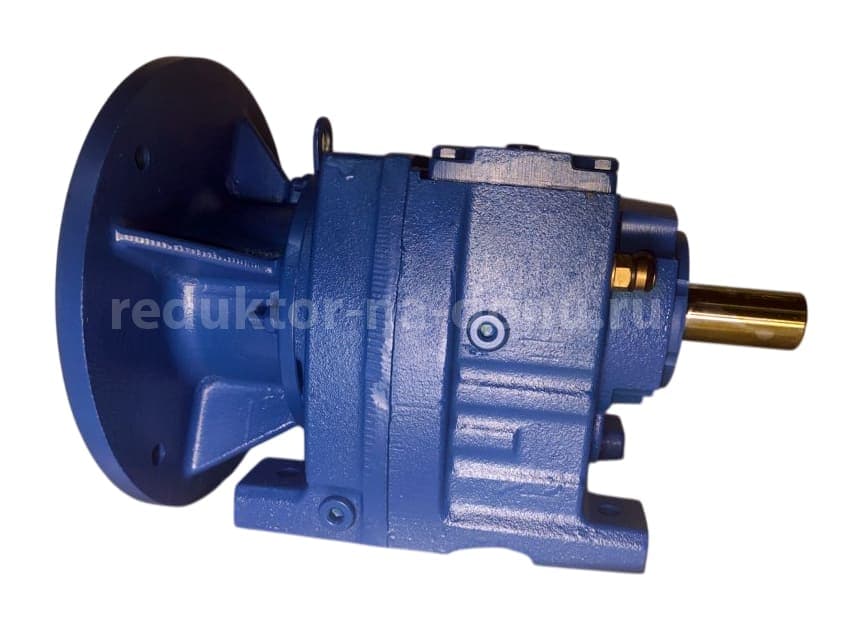

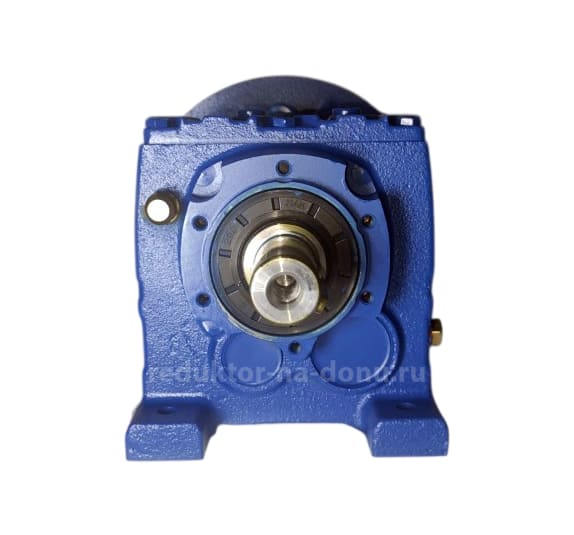

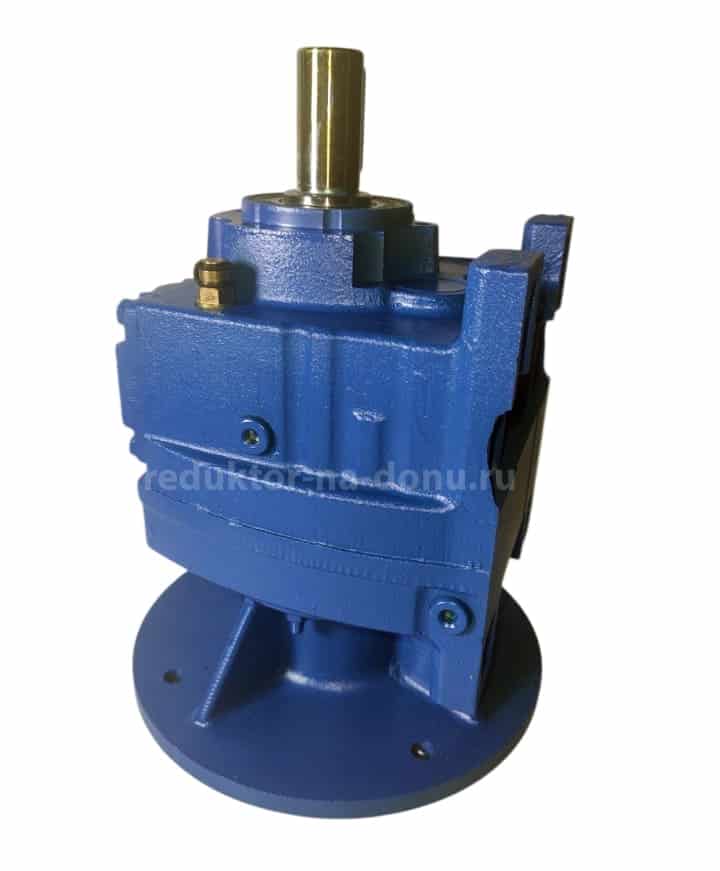

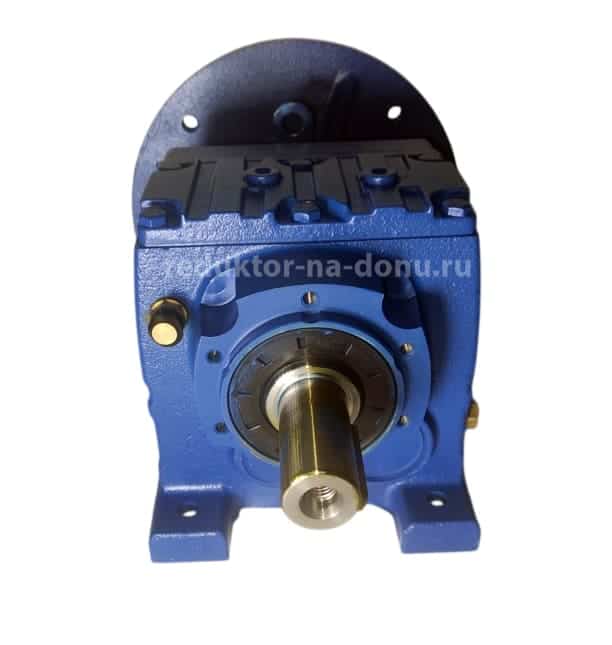

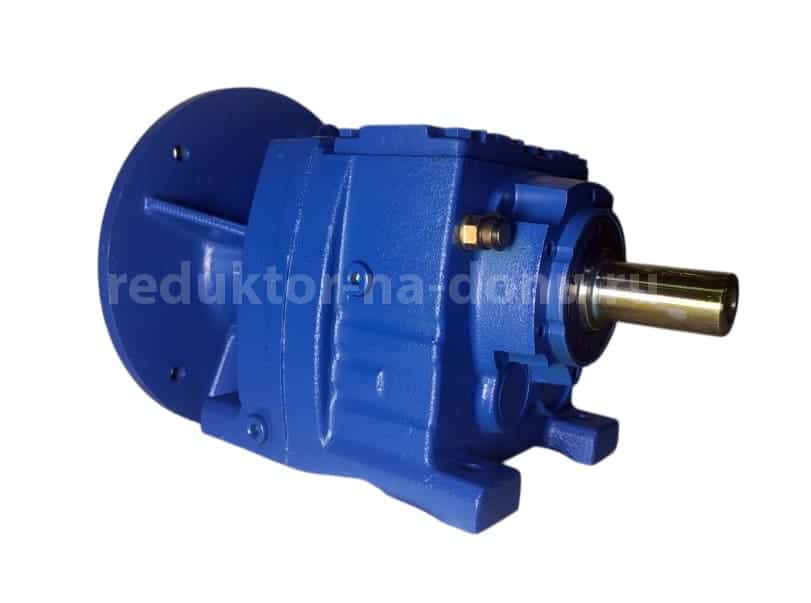

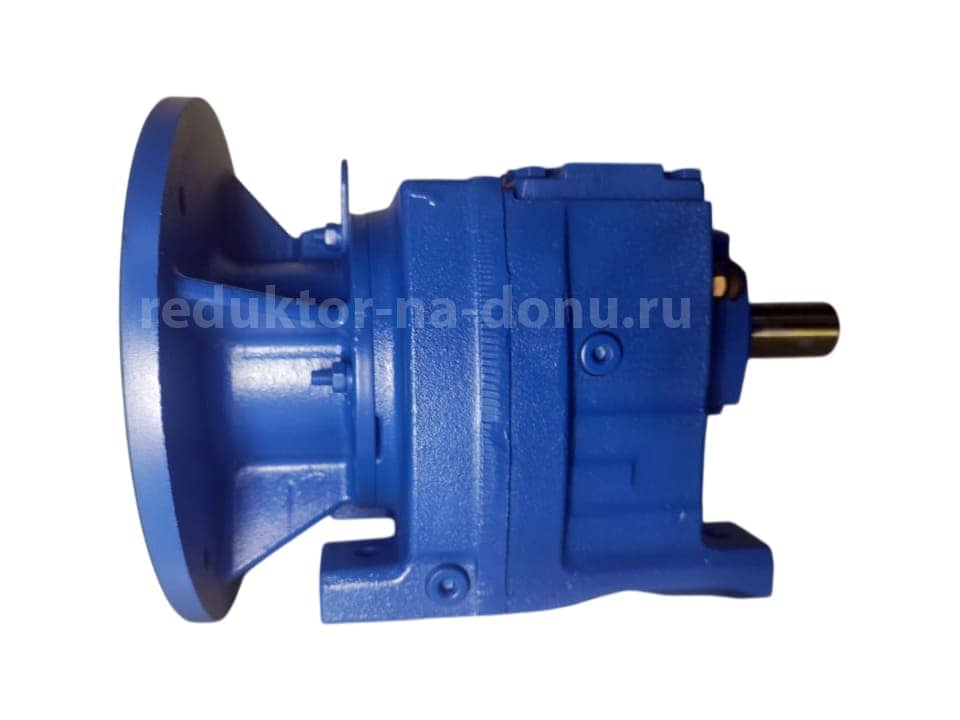

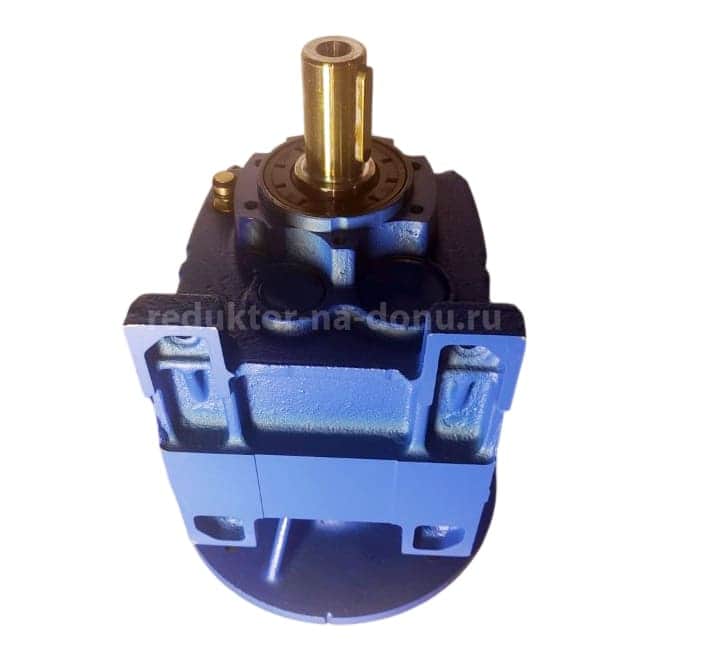

Цилиндрический соосный мотор-редуктор серии R

Цилиндрический соосный мотор-редуктор серии R

Цилиндрические соосные мотор-редукторы серии R - компактные приводные решения с соосным расположением входного и выходного валов. Передаточные числа от 3 до 200, мощность от 0,18 кВт, многоступенчатые исполнения. Доступны варианты с креплением на лапах (R) и на фланце (RF).

Ключевые параметры

Диапазон передаточных чисел: от 3 до 200.
Мощность двигателя: от 0,18 кВт и выше (зависит от модификации).

Категория: Цилиндрические соосные редукторы

Общее описание

Соосные цилиндрические мотор-редукторы серии R представляют собой интегрированные приводные решения, объединяющие в едином корпусе электродвигатель и редуктор. Ключевая особенность - соосное расположение входного и выходного валов, что обеспечивает:

компактность конструкции;
высокий КПД передачи мощности;
простоту технического обслуживания.

Редукторы серии R востребованы в промышленности благодаря:

широкому диапазону передаточных чисел;
возможности адаптации к разным режимам работы;
унификации с распространёнными типами двигателей.

Основные характеристики

Тип передачи: цилиндрическая. Многоступенчатые исполнения (в т. ч. трёхступенчатые).
Диапазон передаточных чисел: от 3 до 200.
Мощность двигателя: от 0,18 кВт и выше (зависит от модификации).
Частота вращения выходного вала: варьируется в зависимости от передаточного числа и мощности двигателя.
Крутящий момент: значения зависят от типоразмера и числа ступеней (см. таблицы подбора).
Количество ступеней: многоступенчатые исполнения для расширения диапазона передаточных отношений.
Сервис-фактор: позволяет оценить запас прочности редуктора под конкретную нагрузку.

Модификации и конструктивные особенности

R - крепление редуктора на лапах.
RF - крепление редуктора на фланце.

Серия R отличается гибкостью исполнения за счёт комбинации разных типов передач и числа ступеней. Ключевые варианты:

Многоступенчатые исполнения (в т. ч. трёхступенчатые) - расширяют диапазон передаточных чисел и крутящих моментов.
Варианты крепления и монтажа - адаптированы под разные условия установки.
Опции защиты и вентиляции - в зависимости от рабочей среды.

Конструктивные преимущества:

минимизация люфтов и вибраций за счёт точной сборки;
продуманная система смазки для снижения износа;
совместимость с частотными преобразователями для плавного регулирования скорости.

Дополнительные возможности

Редукторы серии R могут быть укомплектованы опциями:

системы независимой вентиляции для работы в нагретых средах;
электромагнитные тормоза для фиксации выходного вала;
энкодеры для обратной связи по положению и скорости;
термодатчики для контроля температуры узлов;
опции защиты корпуса (IP) под условия эксплуатации;
переходные плиты и адаптеры для упрощения монтажа.

Преимущества

Компактность. Объединение двигателя и редуктора в едином корпусе экономит пространство.
Высокий КПД. Соосная схема и качественные подшипники снижают потери.
Широкий диапазон передач. Многоступенчатые версии покрывают большинство промышленных задач.
Гибкость настройки. Возможность выбора числа ступеней, типа передачи, опций защиты.
Простота обслуживания. Доступ к узлам без демонтажа всей системы.
Совместимость. Унификация с распространёнными двигателями и системами управления.

Области применения

Мотор-редукторы серии R используются в приводах:

конвейерных систем;
упаковочного и сортировочного оборудования;
технологических линий (подача, перемешивание, дозирование);
подъёмно-транспортных механизмов;
станков и обрабатывающих центров;
автоматизированных производственных линий.

Типоразмеры серии R

R07, R17, R27, R37, R47, R57, R67, R77, R87, R97, R107, R137, R147, R167.

Маркировка и расшифровка обозначений

Пример полного обозначения:

R 167 229,71 3,0 5,5 (IP65) (E) (V) (TF) (ENK) (-50)

R - серия мотор-редуктора (соосные цилиндрические мотор-редукторы);
167 - типоразмер (условный номер, отражающий конструктивные особенности и габариты редуктора);
229,71 - передаточное число (показывает соотношение скоростей входного и выходного валов);
3,0 - частота вращения выходного вала (об/мин);
5,5 - мощность электродвигателя (кВт);
(IP65) - степень защиты корпуса от пыли и влаги;
(E) - наличие электромагнитного тормоза для фиксации выходного вала;
(V) - предусмотрена система независимой вентиляции (для работы в нагретых средах);
(TF) - наличие термодатчика для мониторинга температуры ключевых узлов редуктора;
(ENK) - оснащён энкодером для обратной связи по положению и скорости вращения выходного вала;
(-50) - использование морозостойкого масла (обеспечивает работоспособность при температурах до -50 °C).

Все указанные размеры носят ознакомительный характер. За точными размерами обращайтесь к менеджеру.

Габаритные и присоединительные размеры

R - крепление на лапах

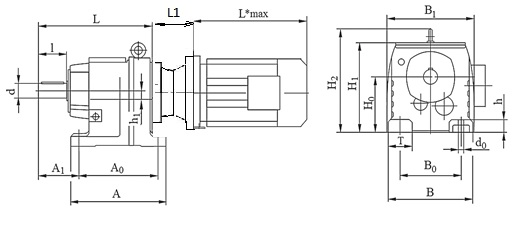

Габаритный чертёж редуктора серии R на лапах

L1 - размер уточняется при заказе.

Типоразмер	A	A0	A1	B	B0	B1	d0	H0	H1	H2	h	h1	L	T	d	l
R-17	131	110	58	135	110	140	9	75	134	-	12	0	207	25	20k6	40
R-27	152	130	75	145	110	151	9	90	147	-	18	3,4	193	32	25k6	50
R-37	160	130	75	145	110	145	9	90	151	-	18	10,1	201	35	25k6	50
R-47	195	165	90	170	135	178	13,5	115	187	-	24	14	235	42	30k6	60
R-57	200	165	100	190	135	202	13,5	115	187	243	24	11,2	257	55	35k6	70
R-67	235	195	100	210	150	215	14	130	212	269	30	20,7	280	60	35k6	70
R-77	245	205	115	230	170	235	17,5	140	228	345	30	15,9	300	60	40k6	80
R-87	310	260	140	290	215	297	17,5	180	295	418	45	12,6	372	75	50k6	100
R-97	365	310	160	340	250	348	22	225	368	475	55	10,2	440	90	60m6	120
R-107	440	370	185	400	290	409	26	250	408	562	65	20,4	495	110	70m6	140
R-137	490	410	220	450	340	458	33	315	495	637	70	25,1	589	110	90m6	170
R-147	590	500	260	530	380	540	39	355	565	749	80	33,4	695	150	110m6	210
R-167	670	580	270	660	500	670	39	425	675	880	100	59,9	790	160	120m6	210
R-177 *	772	602	335	750	570	760	39	520	800	1012	100	109,2	887	160	160m6	250
R-187 *	813	705	385	880	690	895	45	590	932	1012	120	128	1018	170	190m6	320

* - типоразмеры R-177 и R-187 изготавливаются под заказ.

RF - редуктор с выходным фланцем

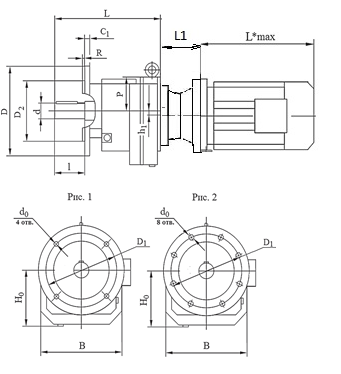

Габаритный чертёж редуктора серии RF с выходным фланцем

Типоразмер	Рис.	Фланец	D	D1	D2	d0	B	C1	H0	h1	L	P	R	d	l
17	1	Тип 1	120	100	80j6	6,5	130	8	76	0	215	59	3	20k6	40
		Тип 2	140	115	95j6	8,5		9					3
27	1	Тип 1	120	100	80j6	6,5	142	8	92	3,4	199	57	3	25k6	50
		Тип 2	140	115	95j6	8,5		9					3
		Тип 3	160	130	110j6	8,5		10					3,5
37	1	Тип 1	120	100	80j6	6,5	161	8	94	10.1	207	61	3	25k6	50
		Тип 2	160	130	110j6	9		10					3,5
		Тип 3	200	165	130j6	11		12					3,5
47	1	Тип 1	140	115	95j6	9	178	10	118	14	235	72	3	30k6	60
		Тип 2	160	130	110j6	9		10					3,5
		Тип 3	200	165	130j6	11		12					3,5
57	1	Тип 1	160	130	110j6	9	202	10	121	11.2	257	72	3,5	35k6	70
		Тип 2	200	165	130j6	11		12					3,5
		Тип 3	250	215	180j6	13,5		15					4
67	1	Тип 1	200	165	130j6	11	215	12	134	20,7	280	82	3.5	35k6	70
		Тип 2	250	215	180j6	13,5		15					4
77	1	Тип 1	250	215	180j6	13,5	235	15	144	15.9	300	88	4	40k6	80
		Тип 2	300	265	230j6	13,5		18,5
87	1	Тип 1	300	265	230j6	13,5	297	16	184	12,6	372	115	4	50k6	100
		Тип 2	350	300	250h6	17,5		18					5
97	1	Тип 1	350	300	250h6	17,5	348	18	230	10,2	440	144	5	60m6	120
	2	Тип 2	450	400	350h6	17,5		22
107	1	Тип 1	350	300	250h6	17,5	409	20	255	20.4	495	158	5	70m6	140
	2	Тип 2	450	400	350h6	17,5		22
137	2	Тип 1	450	400	350h6	17,5	458	22	320	25.1	589	180	5	90m6	170
		Тип 2	550	500	450h6	17,5		25
147	2	Тип 1	450	400	350h6	17,5	540	22	361	33.4	695	210	5	110m6	210
		Тип 2	550	500	450h6	17,5		25
167	2	Тип 1	550	500	450h6	17,5	670	25	430	59.9	790	250	5	120m6	210
		Тип 2	660	600	550h6	22		28					6
177	2	Тип 1	660	600	550h6	22	760	28	590	109,2	887	210	6	160m6	250
187	2	Тип 1	660	600	550h6	22	895	28	590	128	1018	342	6	190m6	320

Монтажные положения

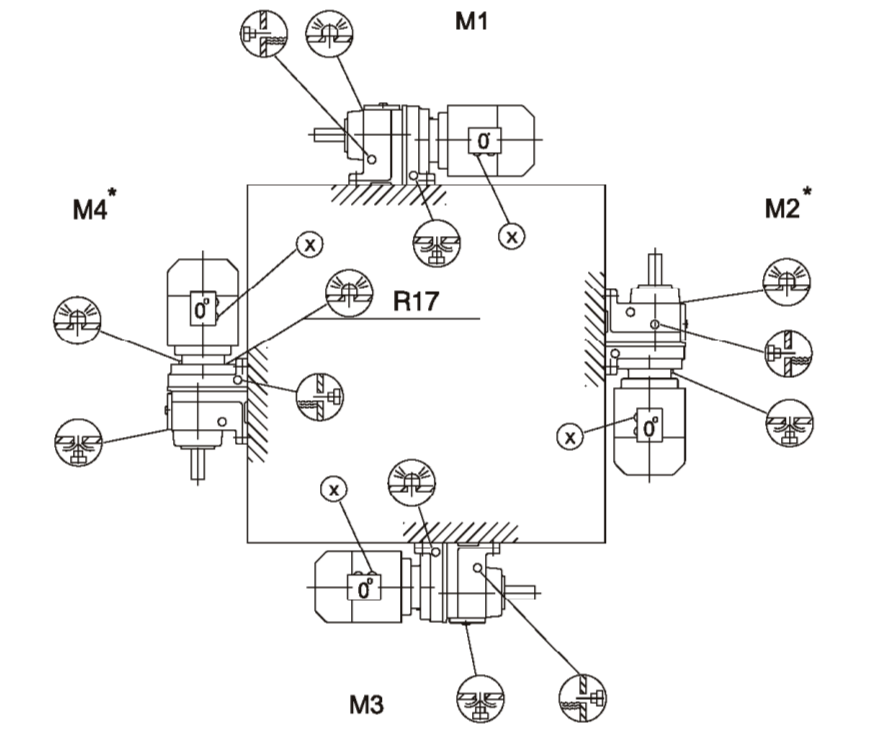

Монтажные положения R-серии M1, M2, M3, M4

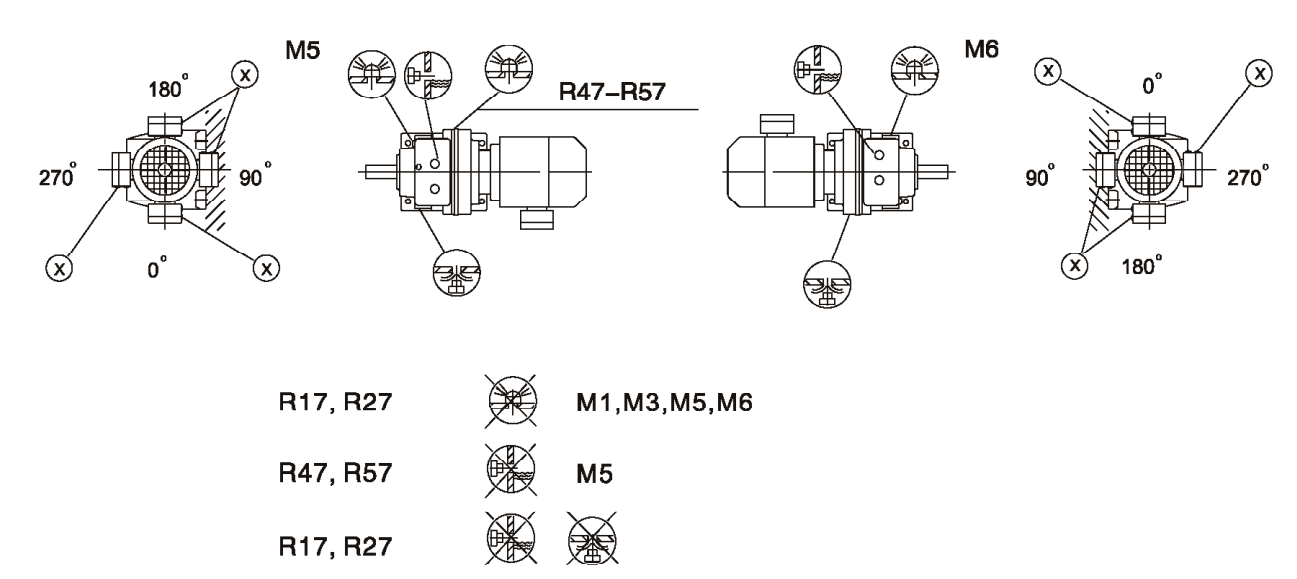

Монтажные положения R-серии M5, M6

Технические характеристики

Обозначения параметров в таблицах:

i - передаточное число редукторной части;
n_a - обороты тихоходного вала (об/мин);
M_amax - номинальный крутящий момент (Нм);
F_Ra - радиальная нагрузка (Н);
AD - типоразмер двигателя.

R17, R27, R37 (n_e = 1400 об/мин)

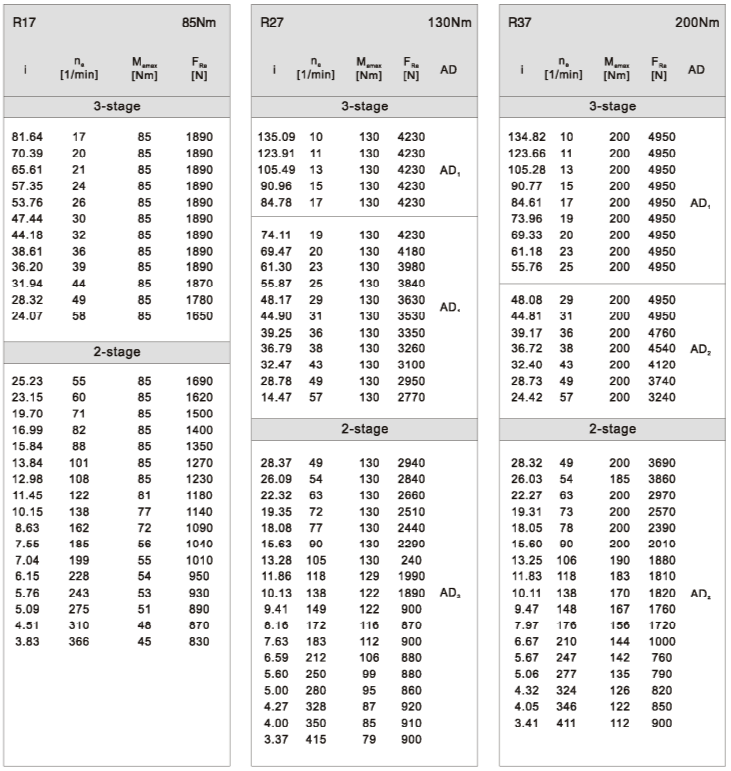

Технические характеристики мотор-редукторов R17, R27, R37

R47, R57, R67 (n_e = 1400 об/мин)

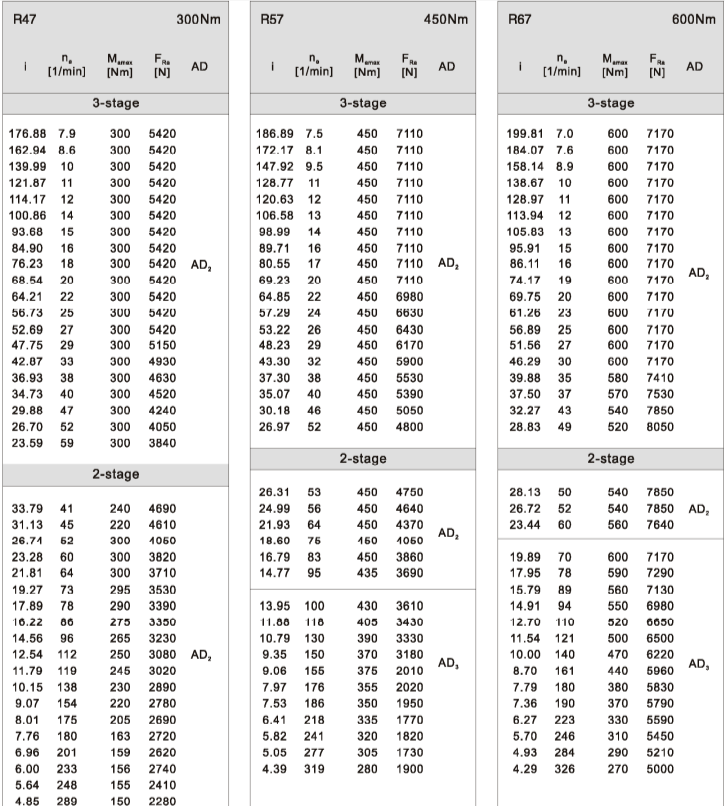

Технические характеристики мотор-редукторов R47, R57, R67

R77, R87, R97 (n_e = 1400 об/мин)

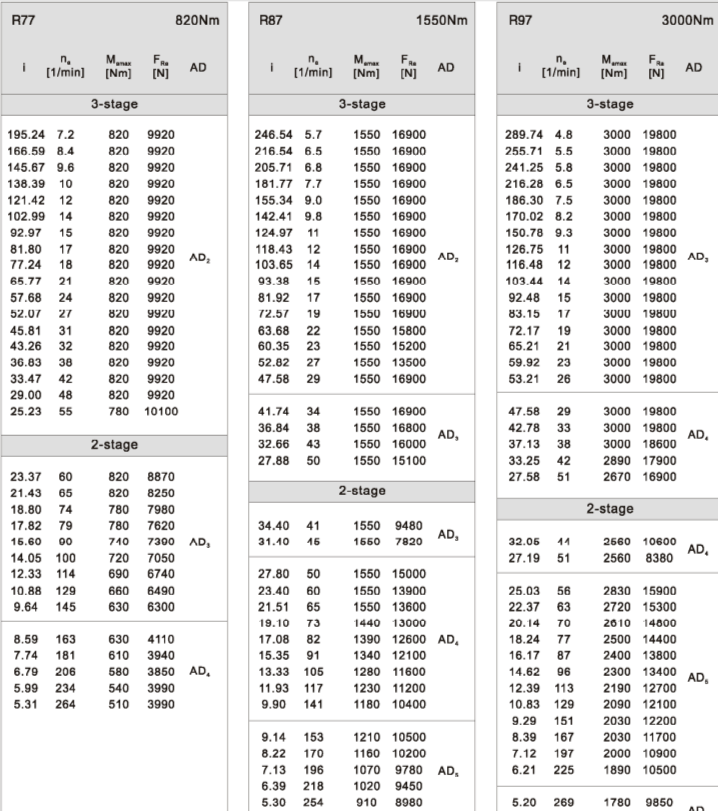

Технические характеристики мотор-редукторов R77, R87, R97

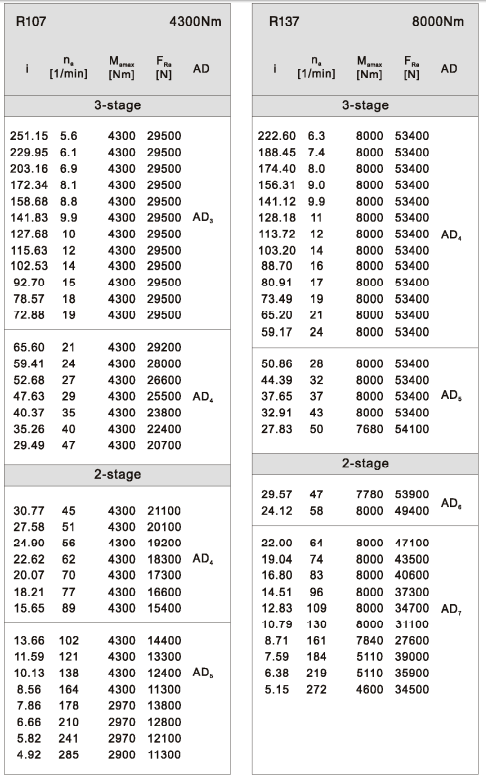

R107, R137 (n_e = 1400 об/мин)

Технические характеристики мотор-редукторов R107, R137

Все указанные на сайте размеры и характеристики носят ознакомительный характер. За точными данными обращайтесь к менеджеру.
