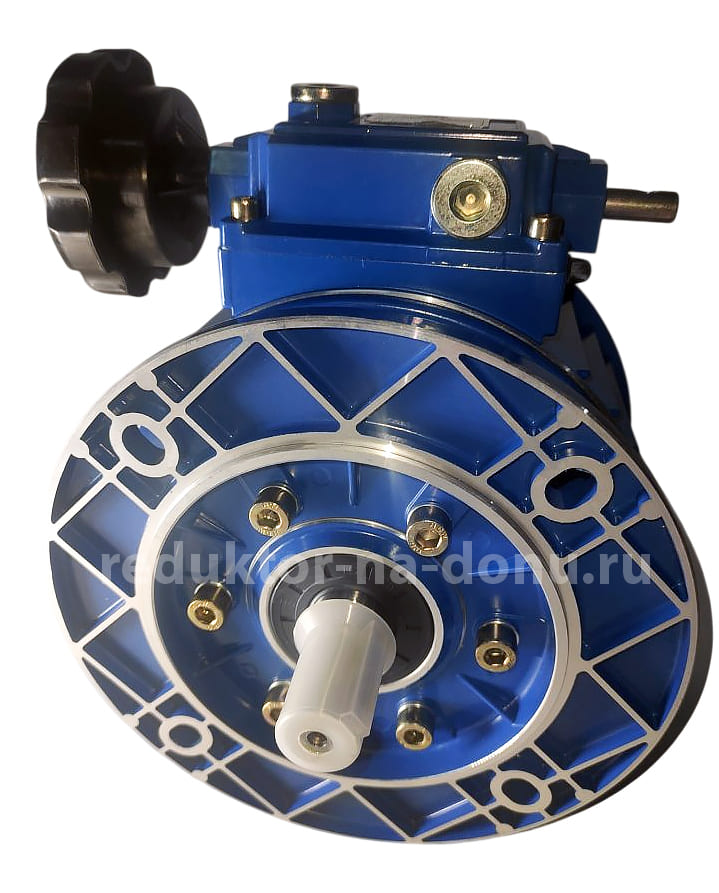

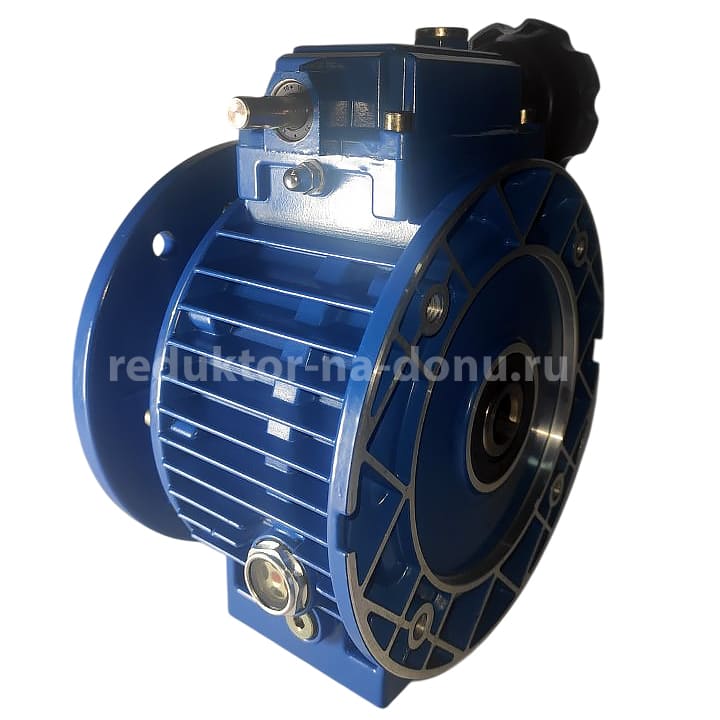

Вариаторы серии UDL: технические сведения
Вариаторы серии UDL - устройства для плавного (бесступенчатого) регулирования скорости вращения в промышленных механизмах. В отличие от редуктора с фиксированным передаточным числом, вариатор позволяет менять выходную скорость прямо на ходу, без остановки оборудования.

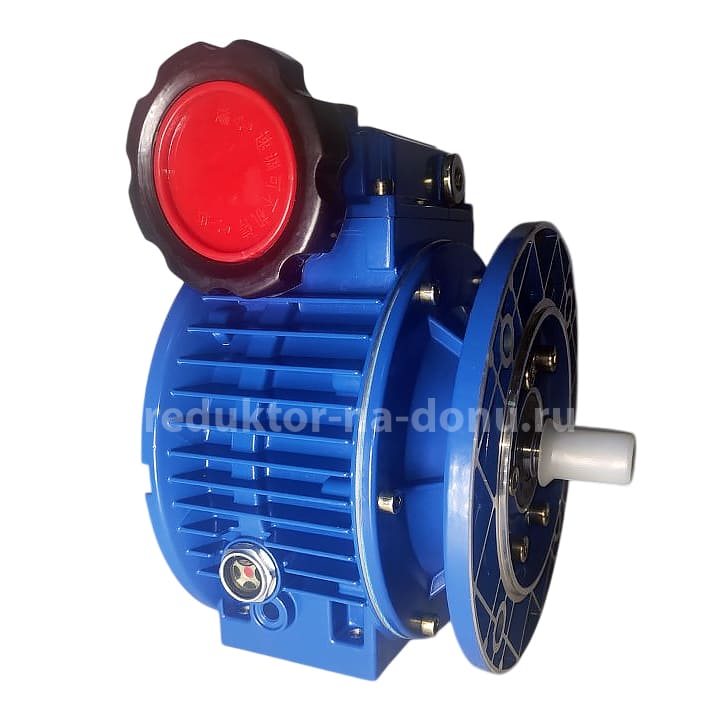

Область применения
Устройства используются в составе червячных, конических и цилиндрических мотор-редукторов в оборудовании, где требуется точное и плавное изменение скорости:
- конвейеры и транспортёры;
- смесители и мешалки;
- станки и обрабатывающее оборудование;
- упаковочные машины;
- полиграфическое оборудование и др.
Структура условного обозначения
Модель вариатора записывается в формате UDL ХХ YY. Расшифровка элементов:
- UDL - серия вариаторов в алюминиевом корпусе. Для тяжёлых условий эксплуатации предусмотрена чугунная версия - UDT.
- ХХ - условный габарит, определяющий мощность и крутящий момент. Основные варианты:
- 002 - максимальный крутящий момент до 2,9 Н·м;
- 010 - максимальный крутящий момент до 11,9 Н·м;
- 030S/L - удлинённая версия, максимальный крутящий момент до 64,0 Н·м;
- другие варианты - в зависимости от производителя.

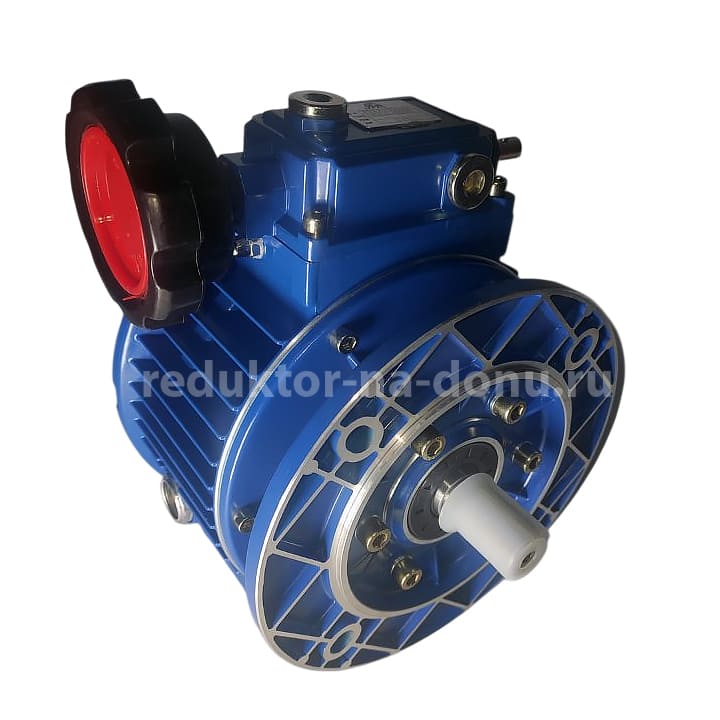

- YY - монтажное исполнение (способ крепления):
- B5 - фланцевое крепление с горизонтальным расположением вала;
- V1 и V3 - вертикальное расположение вала (различаются направлением выхода вала).
Примеры расшифровки обозначений
UDL002 63B5:
- UDL - алюминиевый корпус;
- 002 - малый габарит, крутящий момент до 2,9 Н·м;
- 63B5 - фланцевое крепление под двигатель IEC 63 мм.
Ограничения и важные замечания
При эксплуатации вариаторов UDL/UDT необходимо учитывать следующие ограничения:
- Запрещено вращать рукоятку регулировки на неработающем устройстве.
- Не допускается эксплуатация в крайних положениях рукоятки регулировки - это может привести к поломке.
- Среда эксплуатации должна быть неагрессивной и невзрывоопасной.
- Режимы нагрузки (постоянная/переменная) и интенсивность работы должны соответствовать паспортным данным модели.
Технические характеристики
| Мощность двиг., кВт | Габарит вариатора | i | n2 min | n2 max | M2 min | M2 max |
|---|---|---|---|---|---|---|
| n1 = 2800 об/мин | ||||||
| 0,37 | UDL002 | 1,6–8,2 | 341 | 1750 | 1,5 | 3 |
| 0,75 | UDL005 | 1,4–7 | 400 | 2000 | 3 | 6 |
| 1,1 | UDL010 | 1,4–7 | 400 | 2000 | 6 | 12 |
| n1 = 1400 об/мин | ||||||
| 0,18 | UDL002 | 1,6–8,2 | 170 | 880 | 1,5 | 3 |
| 0,37 | UDL005 | 1,4–7 | 200 | 1000 | 3 | 6 |
| 0,75 | UDL010 | 1,4–7 | 200 | 1000 | 6 | 12 |
| 1,5 | UDT020 | 1,4–7 | 200 | 1000 | 12 | 24 |
| 4 | UDT030 | 1,4–7 | 200 | 1000 | 32 | 64 |
| 5,5 | UDT050 | 1,4–7 | 200 | 1000 | 45 | 90 |
| n1 = 900 об/мин | ||||||
| 0,25 | UDL005 | 1,6–8,2 | 110 | 562 | 3 | 6 |
| 0,55 | UDL010 | 1,4–7 | 129 | 643 | 6 | 12 |
| 1,1 | UDT020 | 1,4–7 | 129 | 643 | 12 | 24 |
| 2,2 | UDT030 | 1,4–7 | 129 | 643 | 32 | 64 |
| 5,5 | UDT050 | 1,4–7 | 129 | 643 | 45 | 90 |

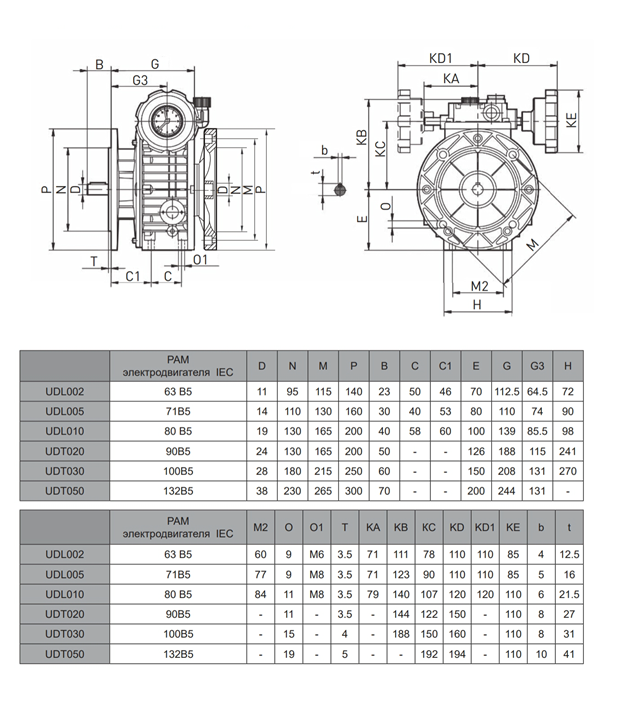

Габаритные и присоединительные размеры
Все указанные размеры носят ознакомительный характер. За точными данными обращайтесь к менеджеру.
