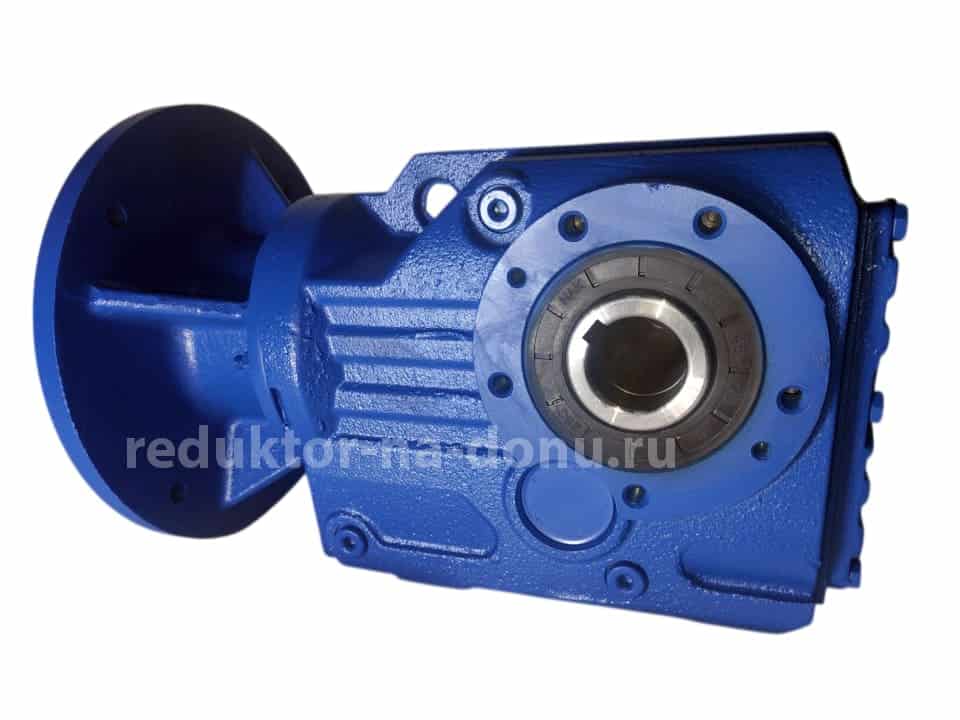

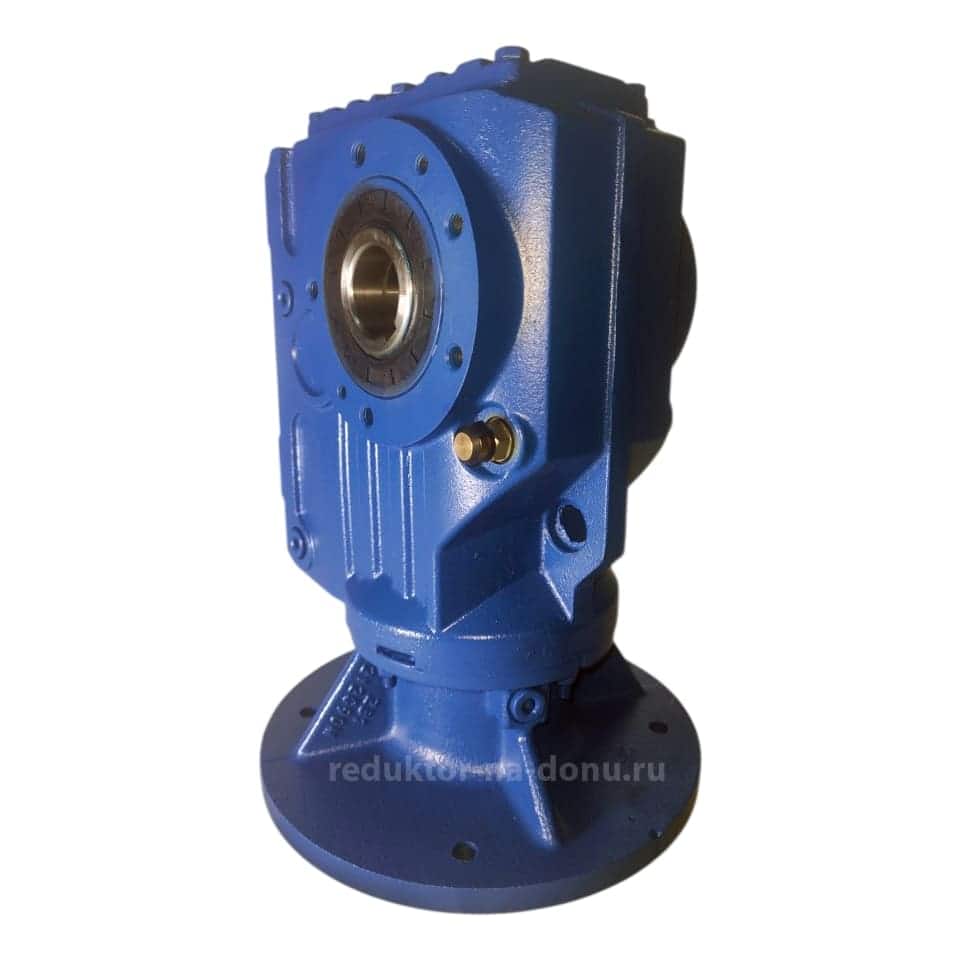

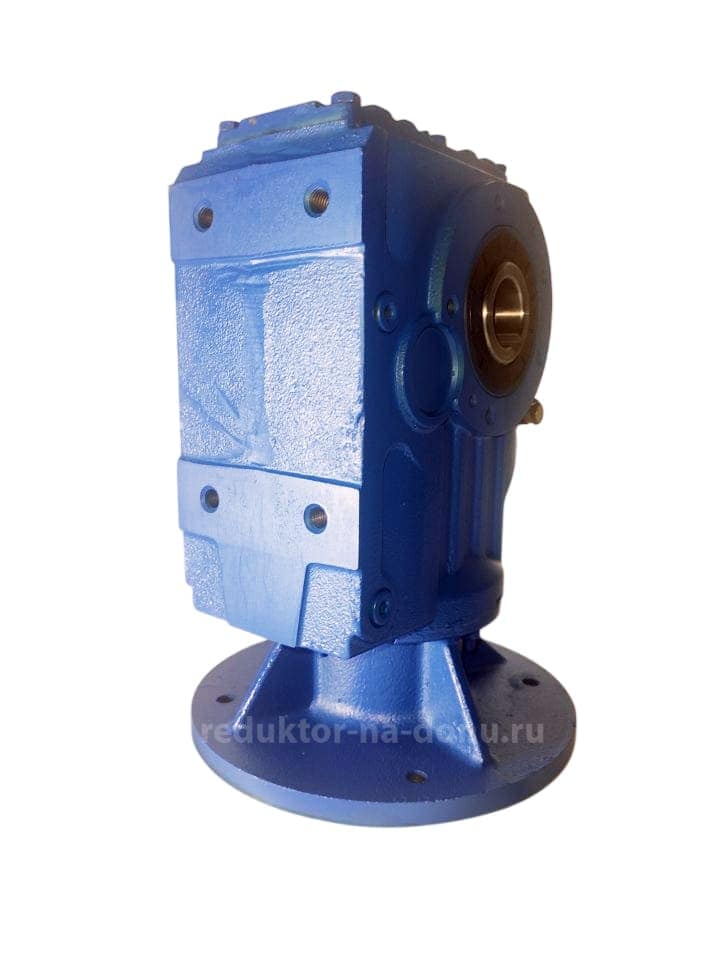

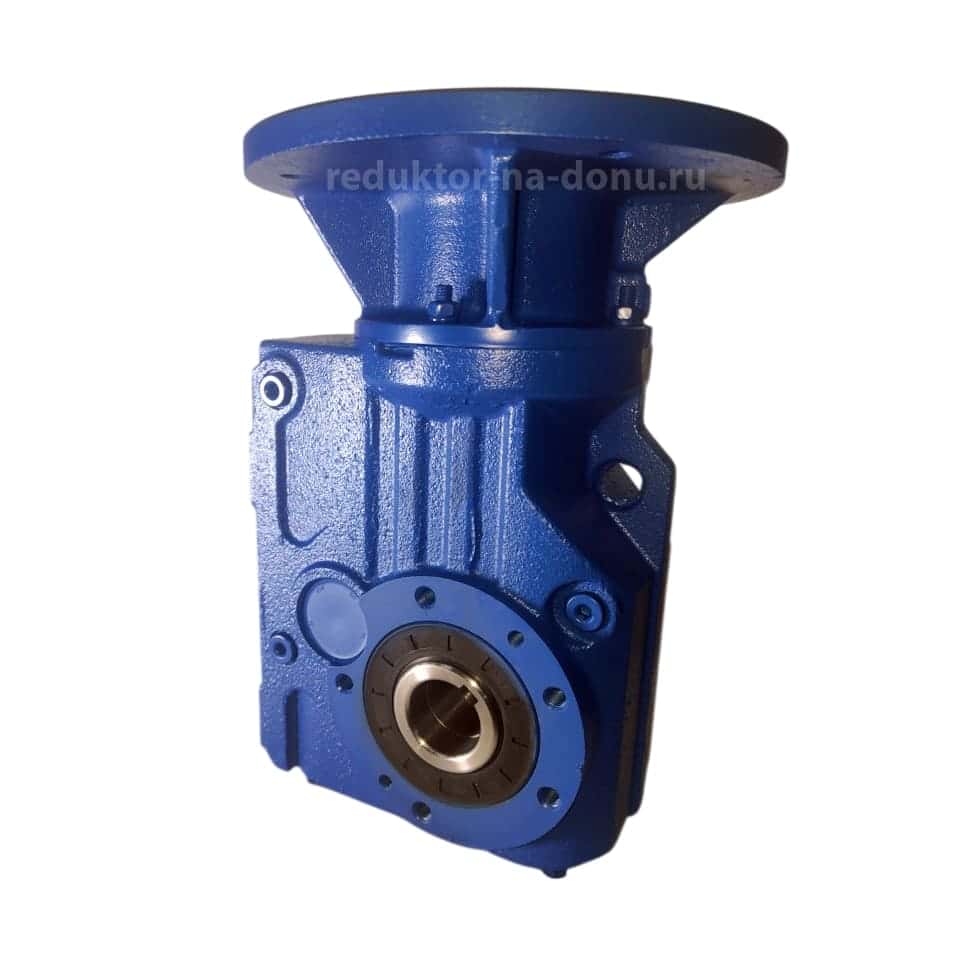

Коническо-цилиндрический мотор-редуктор серии K

Коническо-цилиндрический мотор-редуктор серии K

Цилиндро-конические мотор-редукторы серии К - комбинированные приводные решения, сочетающие цилиндрические и конические передачи. Мощность двигателей от 0,12 до 200 кВт, передаточные числа от 3,98 до 197,37, крутящий момент до 50 000 Нм. Доступны исполнения KA, KF, KAF, KAB, KH.

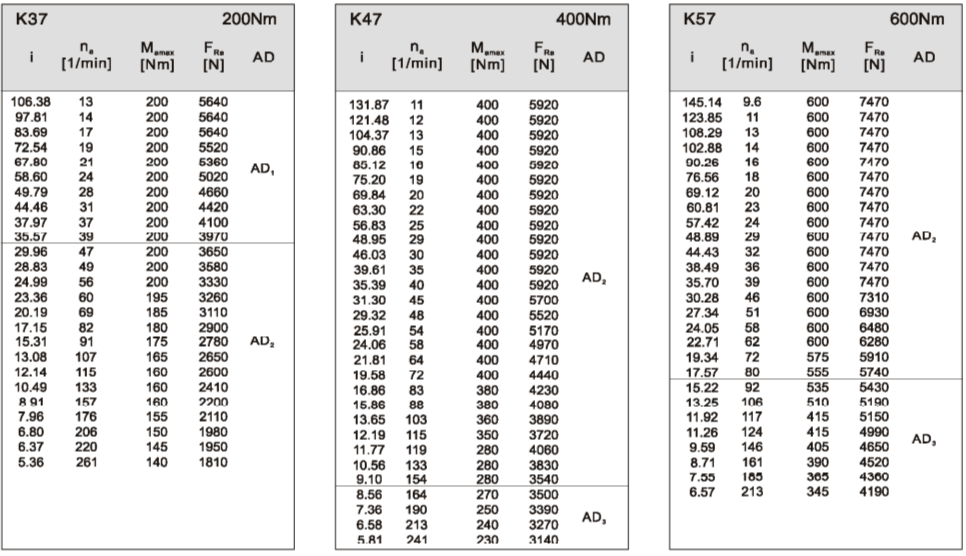

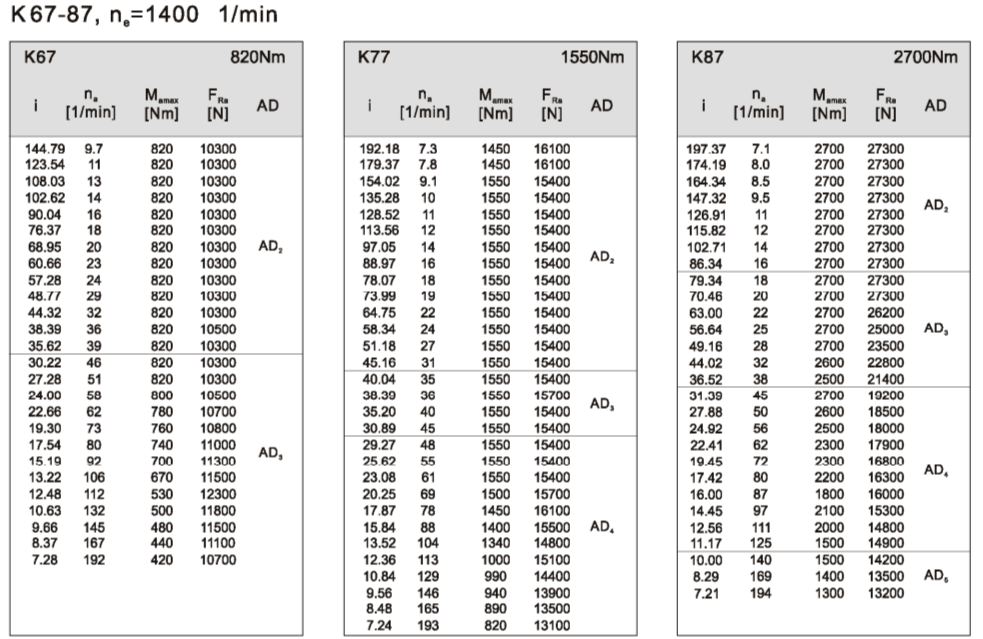

Ключевые параметры

Диапазон мощности двигателей: от 0,12 до 200 кВт.
Передаточные числа: от 3,98 до 197,37.
Крутящий момент: от 125 до 50 000 Нм.
Типоразмеры: 37, 47, 57, 67, 77, 87, 97, 107, 127, 157, 167, 197.

Категория: Коническо-цилиндрические редукторы

Общее описание

Цилиндро-конические мотор-редукторы серии К представляют собой современные комбинированные приводные решения, созданные с применением модульного принципа конструирования. Их ключевая особенность - оптимальное сочетание цилиндрических и конических передач, обеспечивающее высокую эффективность передачи крутящего момента при минимальных потерях.

Эти устройства нашли широкое применение в различных отраслях промышленности благодаря универсальности конструкции и способности работать в сложных эксплуатационных условиях. Редукторы успешно интегрируются в приводные системы конвейерного транспорта, подъёмного оборудования, технологических линий и станков, обеспечивая стабильную и надёжную работу механизмов.

Основные характеристики

Диапазон мощности двигателей: от 0,12 до 200 кВт.
Передаточные числа: от 3,98 до 197,37.
Крутящий момент: от 125 до 50 000 Нм.
Типоразмеры: 37, 47, 57, 67, 77, 87, 97, 107, 127, 157, 167, 197.
Материал корпуса: чугун высшего класса (изготавливается методом точного литья).
Варианты монтажа: доступно 6 вариантов изготовления - часть для горизонтального монтажа, часть для вертикального закрепления.
Расположение клеммной коробки: несколько вариантов.

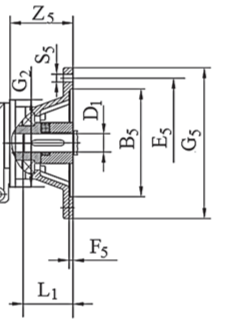

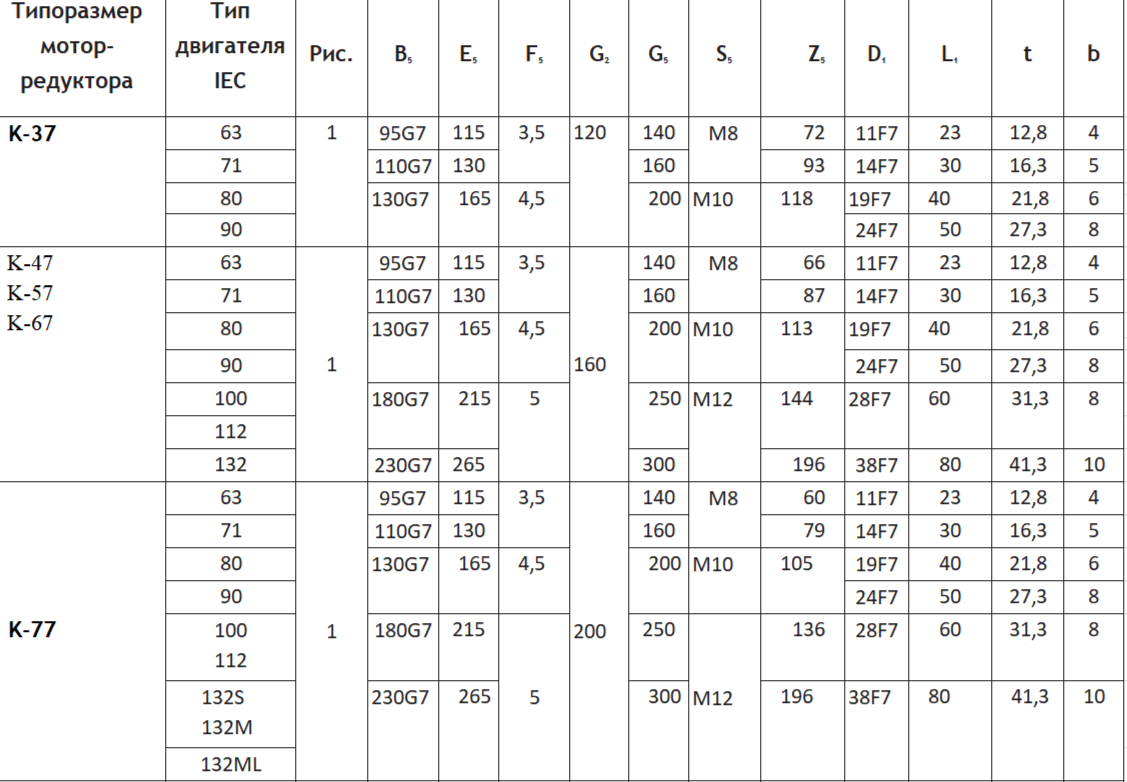

Типы входного крепления: полая или фланцевая, также есть модификация на лапах.

Модификации

Доступны следующие модификации мотор-редукторов:

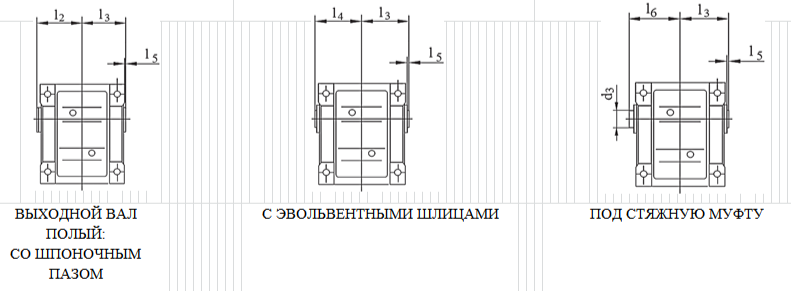

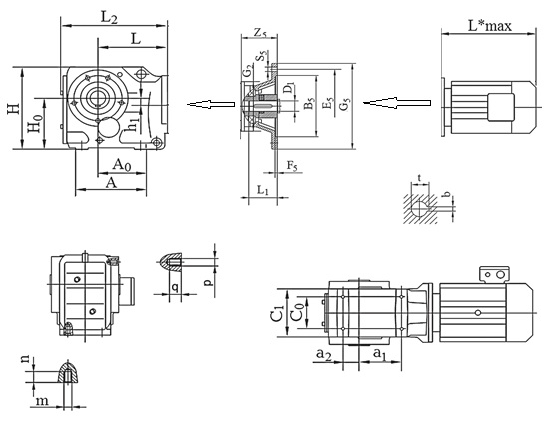

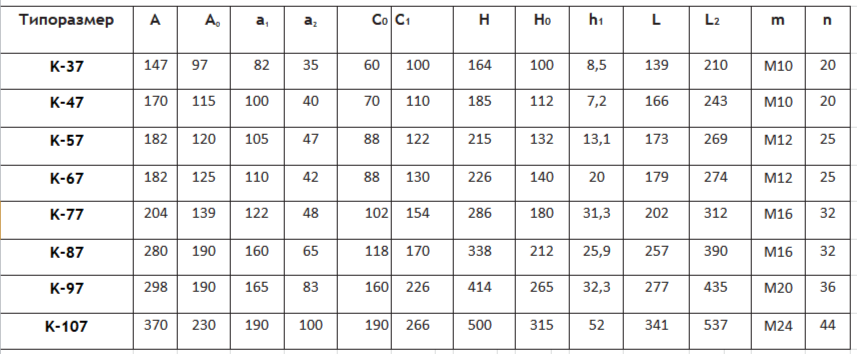

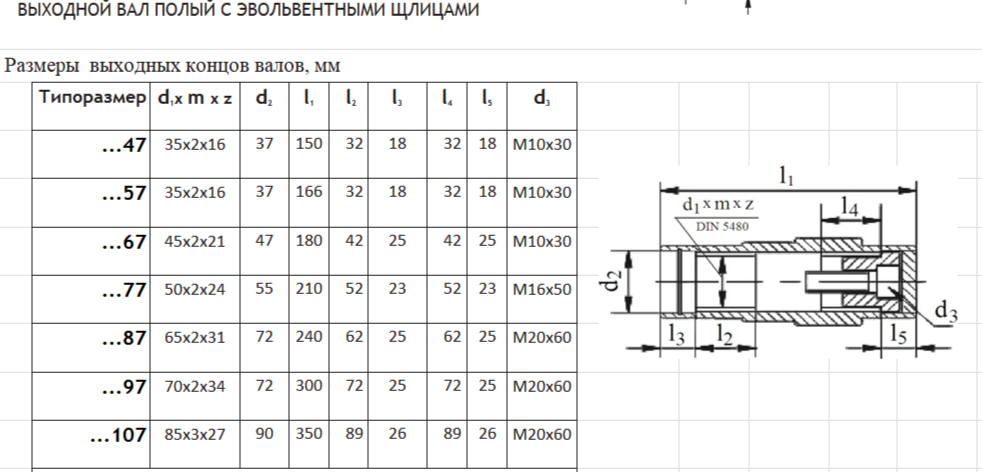

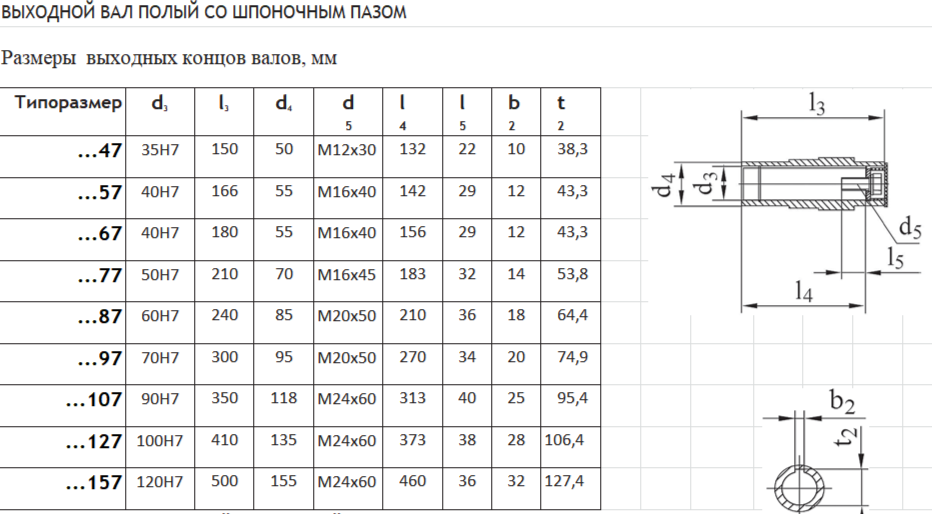

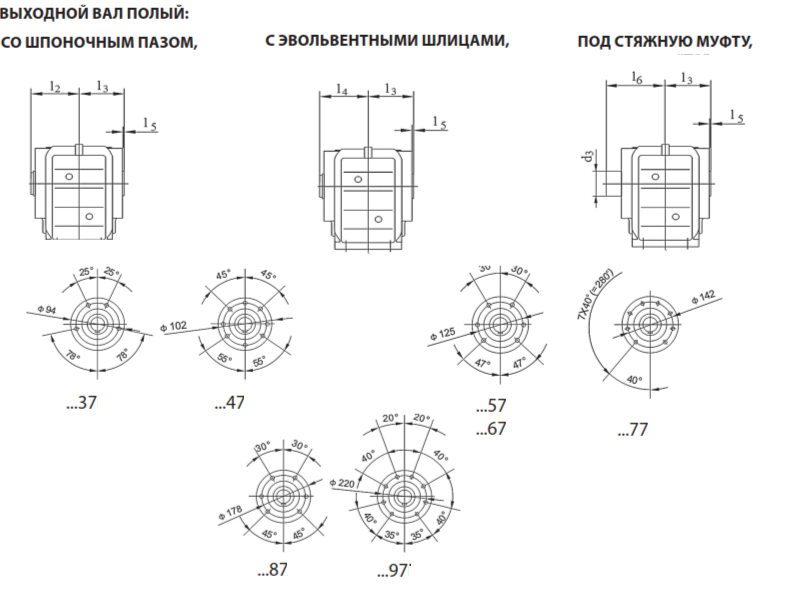

KA - исполнение с полым валом;

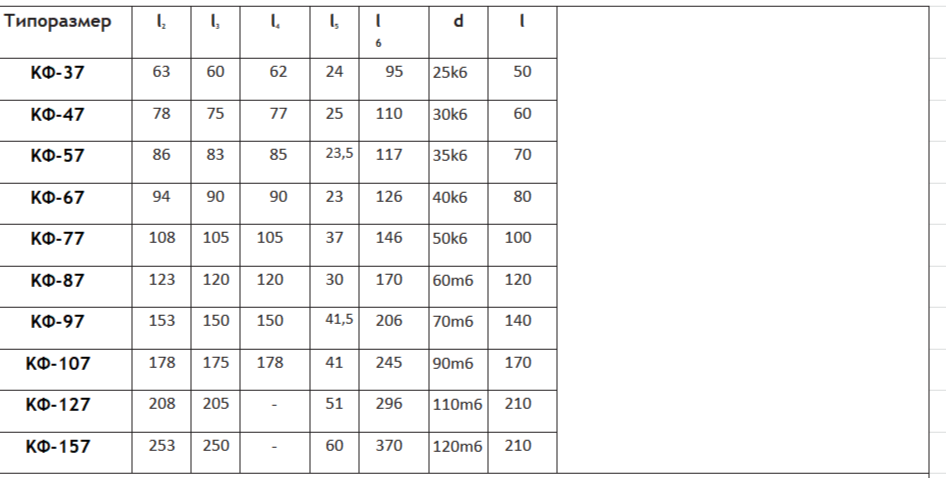

KF - вариант с фланцем и валом;

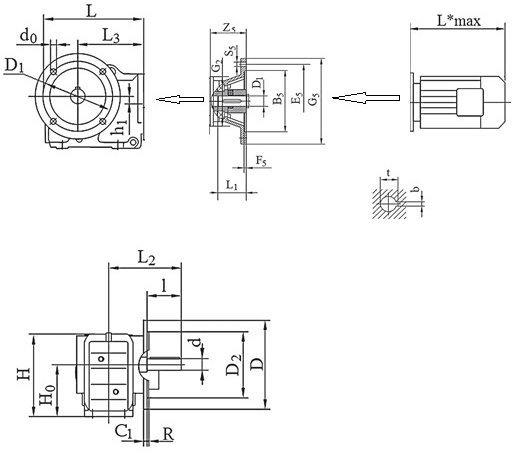

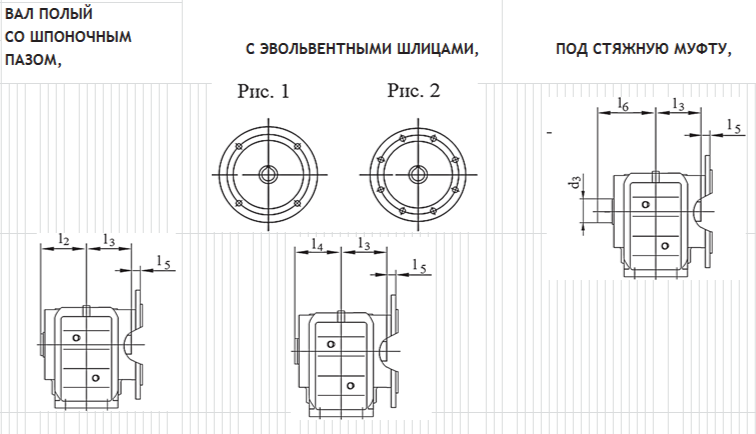

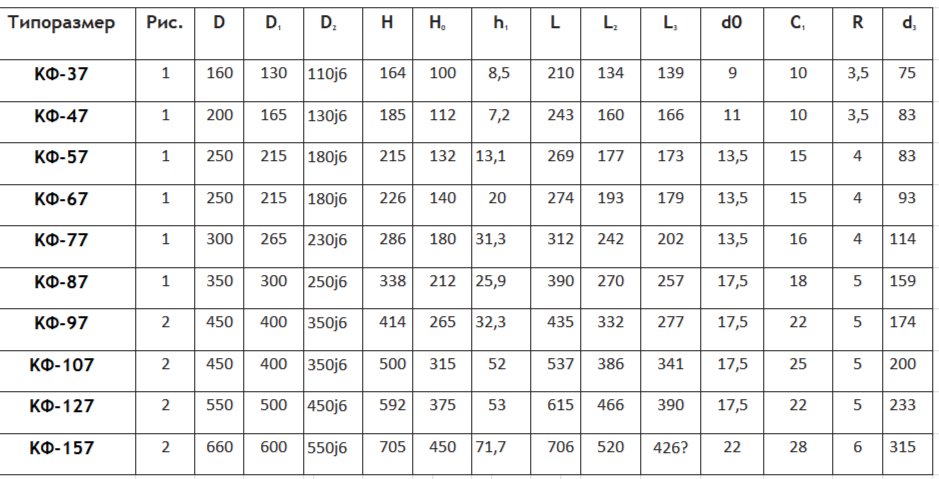

KAF - полый вал и фланец;

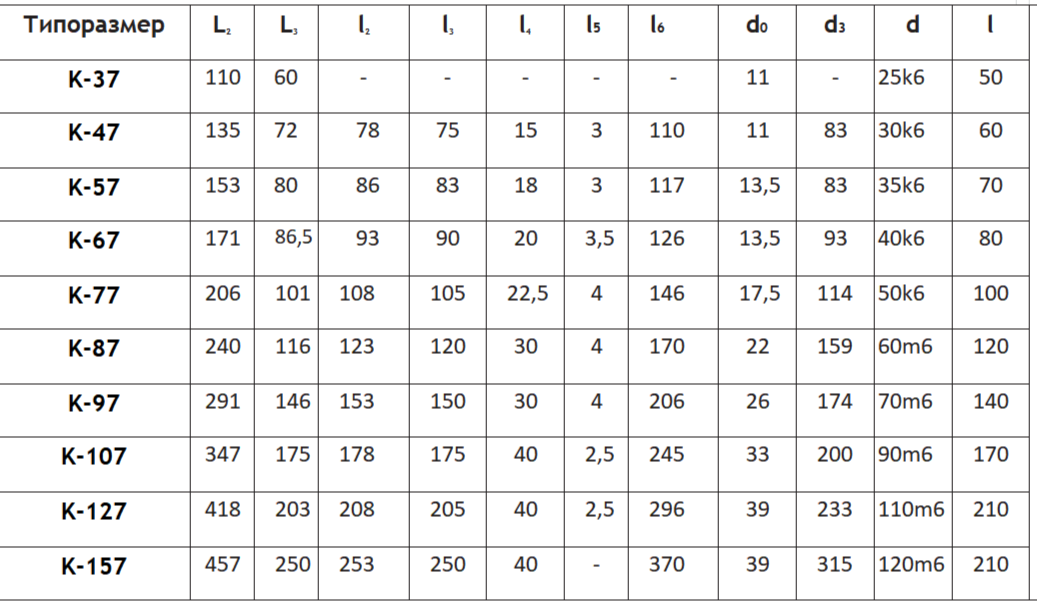

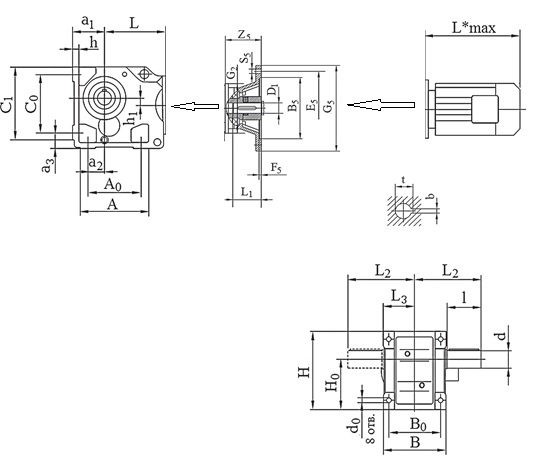

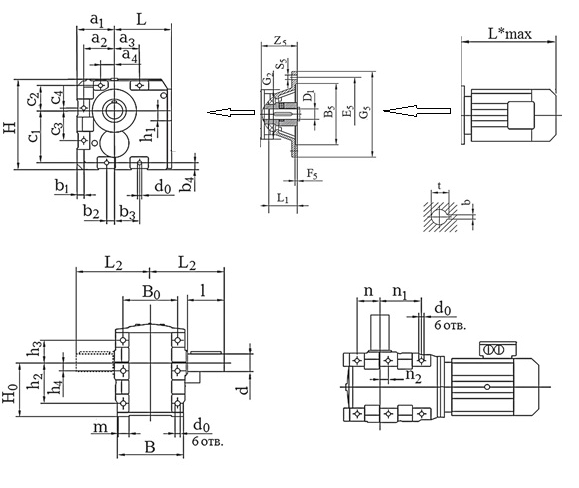

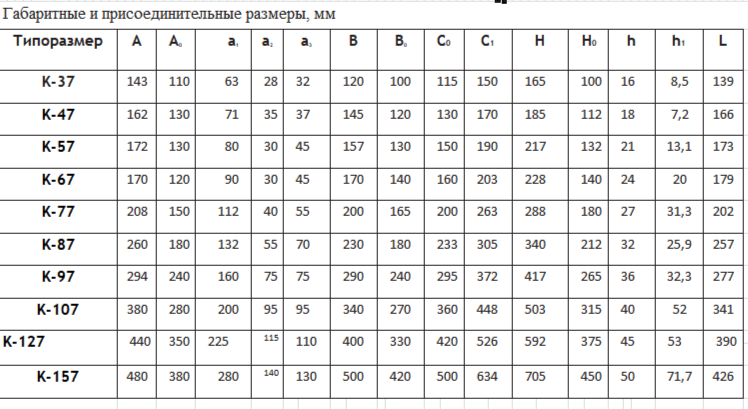

KB или KAB - корпус на лапах;

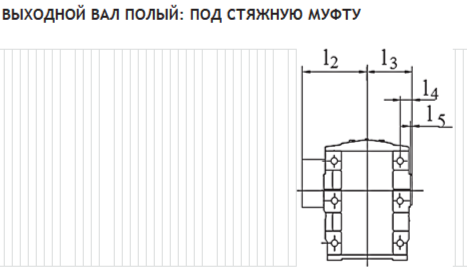

KH - полый вал со стяжной муфтой.

Дополнительные возможности

Редукторы серии К могут быть укомплектованы следующими опциями:

комплекс защиты двигателя от перегрузок, замыканий и перепадов напряжения;
различные варианты монтажа в пространстве;
альтернативные варианты расположения клеммной коробки;
разные типы входного крепления для удобной интеграции в существующие системы;
системы независимой вентиляции;
электромагнитные тормоза (включая малошумные и двойные варианты);
термодатчики для контроля температуры;
энкодеры для обратной связи по положению и скорости;
опции подогрева (масла, двигателя, тормоза);
взрывозащищённое исполнение;
частотные преобразователи для гибкого управления скоростью вращения;
переходные плиты для упрощения монтажа;
специализированные сальники (в том числе термостойкие);
смазки, адаптированные к различным температурным режимам и специфическим условиям эксплуатации (включая пищевую промышленность);

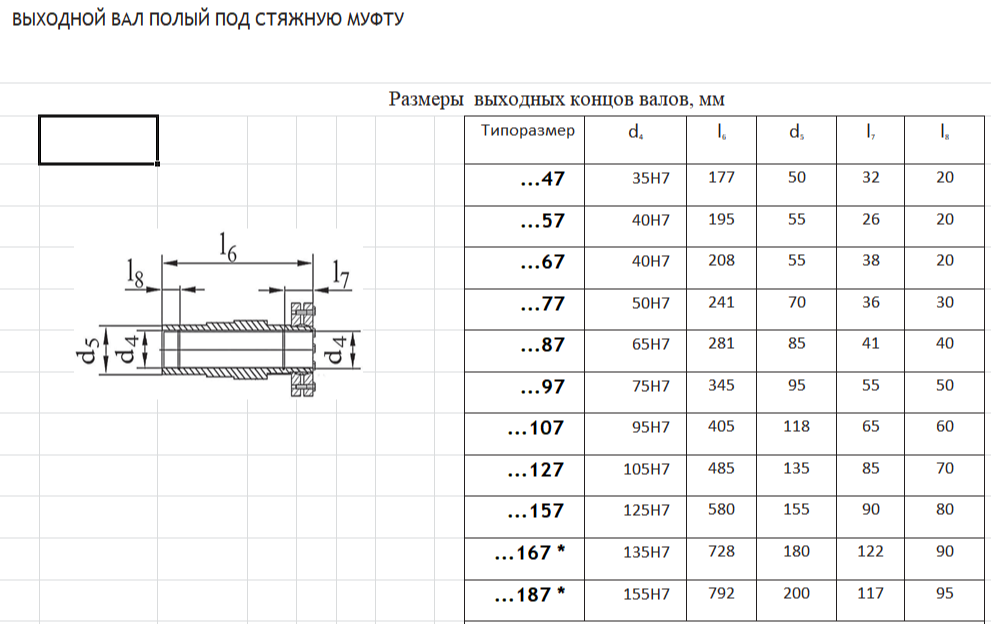

полый тихоходный вал со стяжной муфтой.

Преимущества

высокая точность передачи движения с минимальным люфтом;
повышенная надёжность и длительный срок службы;
низкий уровень вибраций и шума благодаря тщательной балансировке узлов;
компактные габариты, облегчающие монтаж в ограниченном пространстве;
минимальные требования к обслуживанию (в частности, отсутствует необходимость замены масла в течение всего срока эксплуатации);
эффективная цилиндро-коническая передача, обеспечивающая сниженное трение в зоне зацепления, умеренный нагрев даже при работе в тяжёлых режимах, повышенную износостойкость зубчатых элементов.

Области применения

Мотор-редукторы серии К активно используются в следующих сферах:

подъёмно-транспортное оборудование (краны, лебёдки, лифтовые системы);
конвейерные линии различных типов (транспортировочные, сортировочные, упаковочные);
металлообрабатывающие и деревообрабатывающие станки;
автоматизированные производственные линии;
сельскохозяйственная техника;
хлебопекарное оборудование;
строительная и дорожно-строительная техника;
машиностроительные комплексы.

Маркировка для заказа

Пример полного обозначения:

Мотор-редуктор К 107 15,2 45 7,5 B5 (E) M3 IP65 (TF) (ENK) V ТЭН (-50)

К - серия цилиндро-конического мотор-редуктора на лапах, с полнотелым выступающим валом;
107 - типоразмер (межосевое расстояние);
15,2 - передаточное число;
45 - частота вращения на выходном валу (об/мин);
7,5 - мощность двигателя (кВт);
B5 - тип фланцевого крепления двигателя по IEC;
(E) - наличие электромагнитного тормоза;

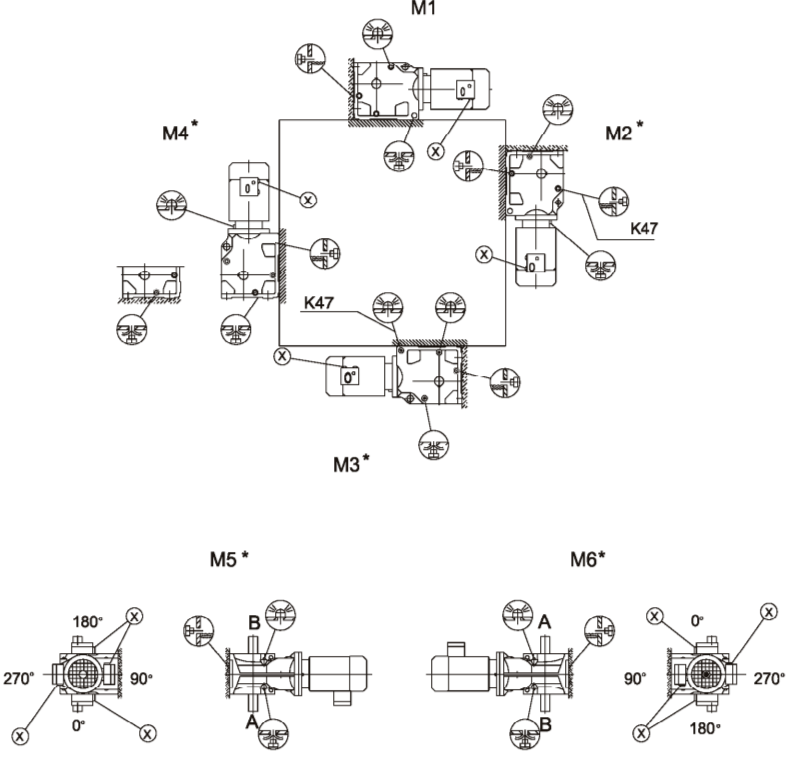

M3 - конкретная монтажная позиция;
IP65 - степень защиты корпуса от пыли и влаги;
(TF) - наличие термодатчика для мониторинга температуры;
(ENK) - оснащён энкодером для контроля положения и скорости вращения;
V - предусмотрена система независимой вентиляции;
ТЭН - теплонагревательный элемент (масла, мотора, тормоза);
(-50) - морозостойкое масло.
